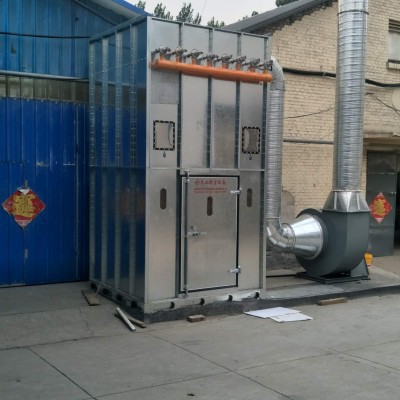

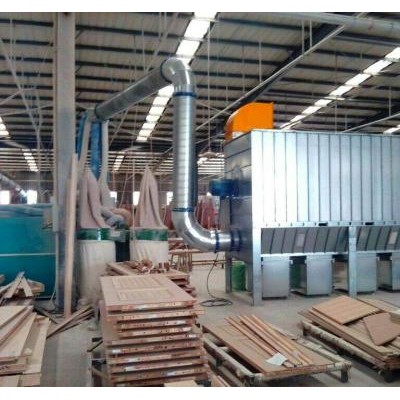

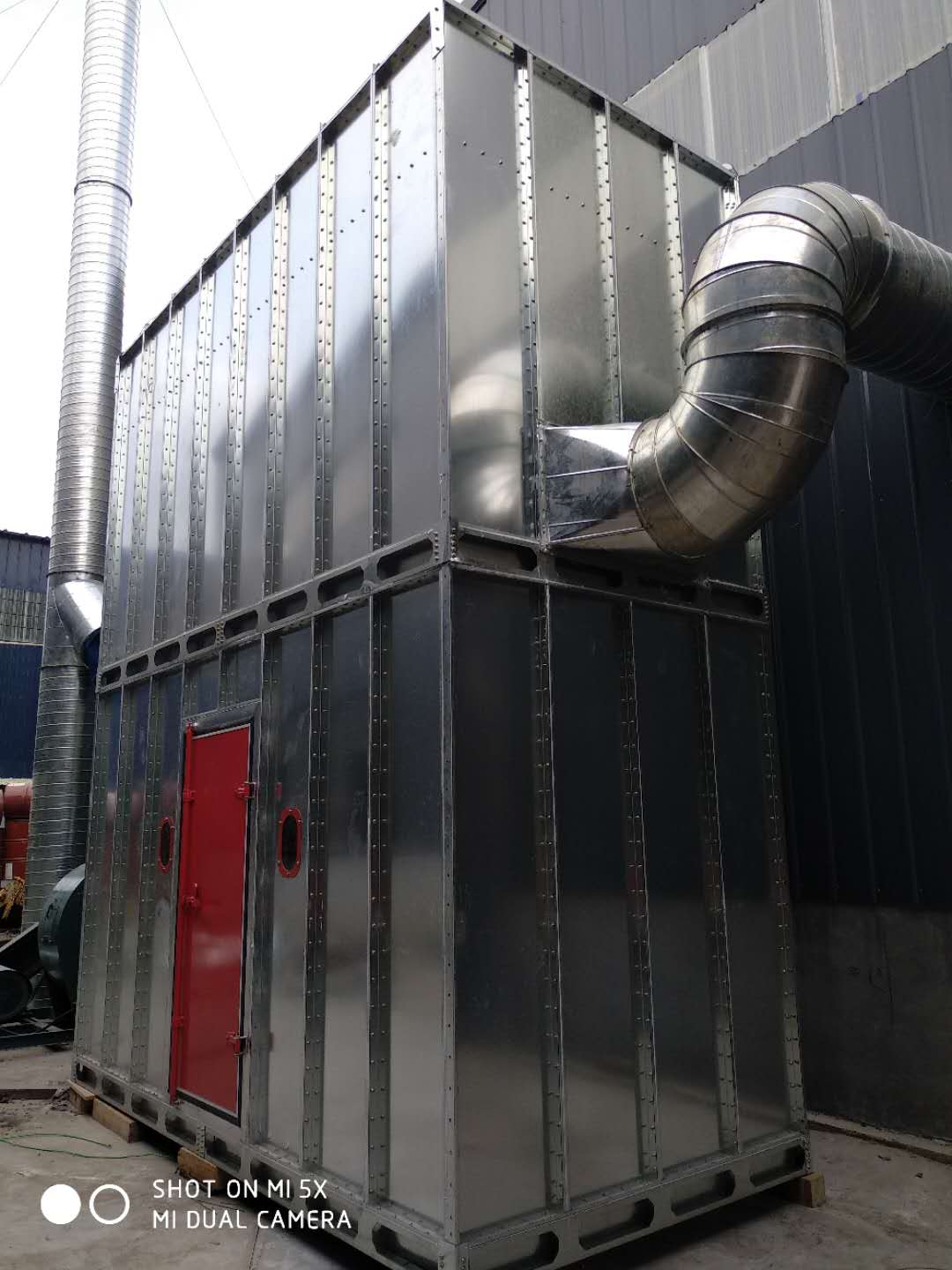

脉冲除尘系统的设计：
本方案的设计思想，是以尽量节省投资为原则，由于木工设备在加工过程中产生的粉尘浓度大，所以采用目前国内常用的防爆脉冲布袋除尘技术，达到回收粉尘、净化废气的目的，使得各排放指标均达到排放要求。
中央木工除尘系统除尘工艺重要的技术经济指标有两点：一是投资费用，二是运行费用。前者是一次性的，后者是经常性的，其累积数可为前者的数倍甚至数十倍。而运行费用中又以电耗与易损件比例较大，因此，设计合理对降低运行费用甚为重要。我们在本次除尘工艺的设计中在以下几个方面比其它同类设备有创新；
1.在除尘器出风口与风机的进口联接我们设计为软联接，以消除因风机高速运转带来的震动；在风机的出口设计有消声器，以降低因风机高速运转产生的噪声；
2.为方便对除尘器的检修与观察，我们在除尘器灰斗下部设计有有机玻璃观察（检修）门；系统管道4-6米之间采用法兰连接，5m左右设计有检修门；便于观察管道里面粉尘沉降的情况及清理；
3.针对木材粉尘的亲水特性，粉尘在有一定的水分的含量下容易结块，在除尘器灰斗里面架拱成桥导致堵料现象，我们在除尘器灰斗设计有振动器，进行辅助清灰，减少人工辅助清灰的工作；
4.除尘系统电气控制
通风除尘系统需要配套风机和空气压缩机，驱动需要三相四线制的电源，除尘器清灰要配用1台脉冲控制仪。脉冲仪安装在除尘器的附近。控制柜（箱）的电源由建设方提供相关。要求将电缆拉至控制柜内总开关上桩。同时请提供公共接地极，方便地线连接。
5.针对木材粉尘浓度大的特点，我们对除尘器采用渐变的气流通道设计，保证气流均匀分布。对气流组织进行优化设计，避免对除尘器内部局部区域高速冲刷与磨损。使清灰压缩空气做到所有滤袋均匀地喷吹与过滤，提高滤袋的整体寿命。
